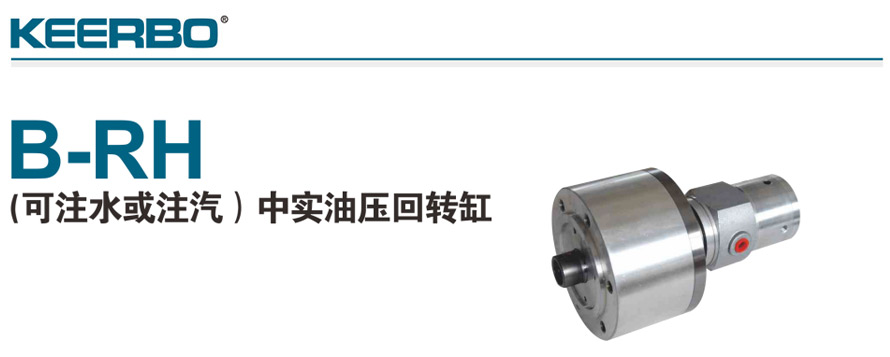

(可注水或注汽)中實油壓回轉缸 B-RH
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1019
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

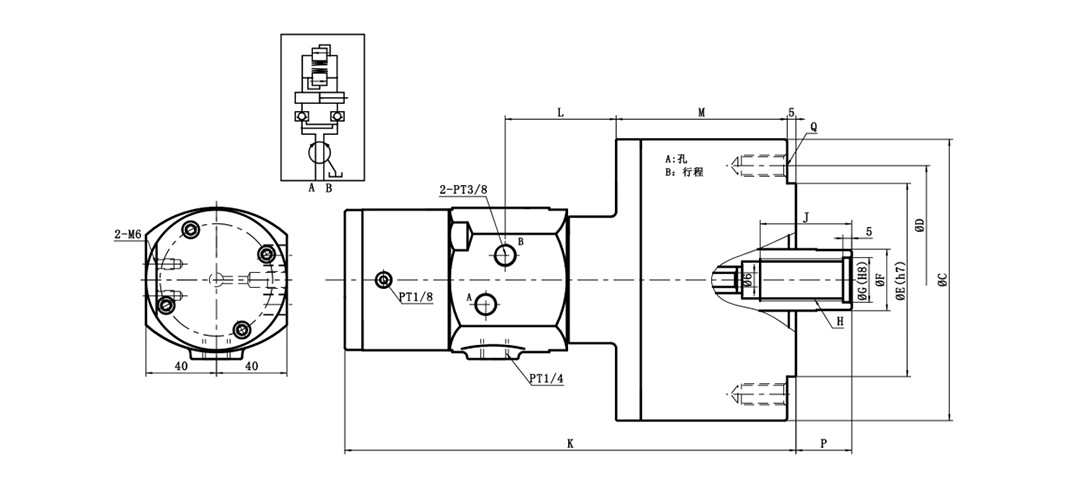

尺寸Dimensions 型號Type |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(H7)(mm) |
F(mm) |
G(H8)(mm) |
H(mm) |
J(mm) |
K(mm) |
M(mm) |
|
B-RH0706
|
75
|
6
|
104
|
90
|
65
|
30
|
21
|
M20*2.5P
|
32
|
194
|
66
|
|
B-RH1020
|
105
|
20
|
135
|
100
|
80
|
30
|
21
|
M20*2.5P
|
35
|
243
|
89
|
|
B-RH1225
|
125
|
25
|
160
|
130
|
110
|
35
|
25
|
M24*3.0P
|
44
|
251
|
97
|
|
B-RH1530
|
150
|
30
|
190
|
130
|
110
|
45
|
31
|
M30*3.5P
|
45
|
260
|
106
|
|
B-RH2035
|
200
|
35
|
245
|
145
|
120
|
55
|
37
|
M36*4.0P
|
60
|
274
|
122
|
|
尺寸Dimensions 型號Type |
P max (mm) |
P min (mm) |
Q(mm) |
活塞行程 Piston Stroke(mm) |
最高回轉速 Max mum speed(mm) |
慣性GD²(mm) |
最大推(拉)力 Max.Operating Force (kgf) |
流量 Oil Leakage Rate(mm) |
最高使用壓力 Maxipressure kigf/cm(mpa) |
活塞面積 Piston Area(cm²)(kgf) |
重量 Weight (kg) |
外形圖 Outline drawing |
||
|
推力 Push Side |
拉力 Push Side |
推力側 Push Side |
拉力側 Push Side |
|||||||||||
|
B-RH0706
|
37
|
31
|
6-M6
|
6 |
5000
|
0.043
|
16.6
|
13.9
|
0.7
|
4.0
|
44
|
37
|
15.0
|
15.0
|
|
B-RH1020
|
45
|
25
|
6-M10
|
20
|
5000
|
0.044
|
32
|
29
|
0.7
|
4.0
|
86
|
79
|
15.5
|
15.5
|
|
B-RH1225
|
51
|
26
|
6-M12
|
25 |
5000
|
0.044
|
46
|
42
|
0.7
|
4.0
|
122
|
113
|
16.0
|
16.0
|
|
B-RH1530
|
56
|
26
|
12-M12
|
30 |
5000
|
0.045
|
66
|
60
|
0.7
|
4.0
|
176
|
160
|
16.5
|
16.5
|
|
B-RH2035
|
69
|
34
|
12-M16
|
35
|
5000
|
0.098
|
117
|
108
|
0.7
|
4.0
|
123
|
314
|
290
|
16.5
|
