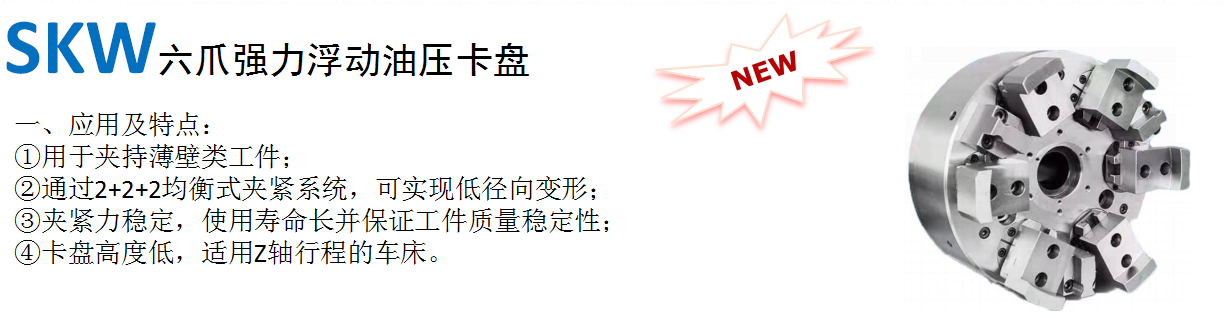

六爪強力浮動油壓卡盤 SKW
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1013
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

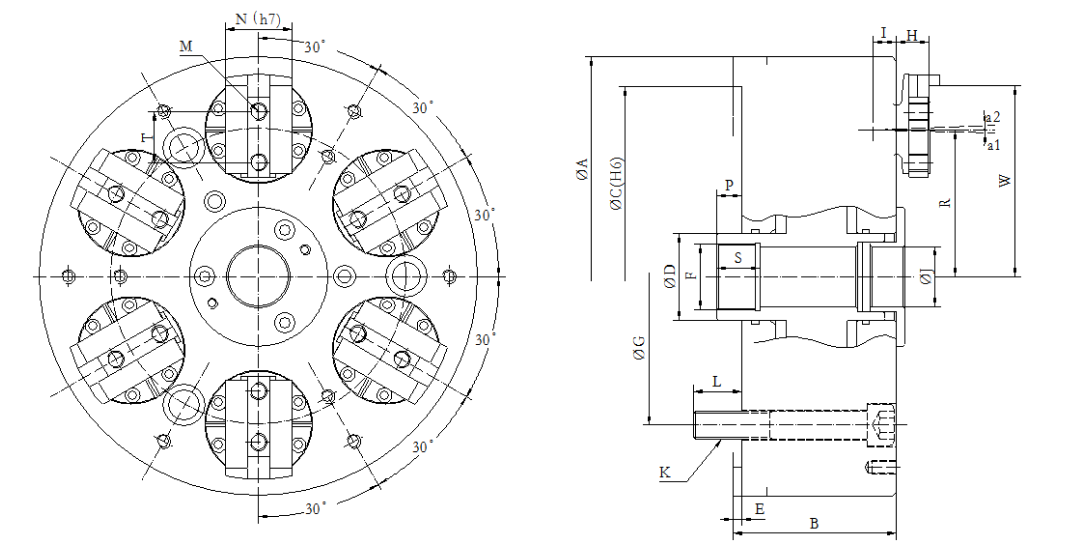

尺寸Dimensions 型號Type |
φA1 (mm) |
B (mm) |
φC(H6) (mm) |
D (mm) |
E (mm) |
F (mm) |
φG (mm) |
H (mm) |
I (mm) |
J (mm) |
K (mm) |
|
SKW-10
|
254
|
94.5
|
220
|
50
|
5 |
M38*1.5
|
171.4
|
19.2
|
13.5
|
35
|
M16
|
|
SKW-12
|
304
|
105
|
220
|
65
|
5 |
M50*1.5
|
171.4
|
23.3
|
16.5
|
42
|
M16
|
|
SKW-15
|
381
|
116.5
|
300
|
75
|
5 |
M60*2
|
235
|
29.5
|
19
|
50
|
M20
|
|
SKW-18
|
457
|
118.5
|
380
|
75
|
5 |
M60*2
|
330.2
|
29.5
|
19
|
55
|
M24
|
|
SKW-21
|
530
|
130
|
380
|
85
|
6 |
M72*2
|
330.2
|
33.2
|
19.5
|
65
|
M24
|
|
SKW-24
|
610
|
130
|
380
|
85
|
6 |
M72*2
|
330.2
|
33.2
|
19.5
|
65
|
6-M24
|
|
尺寸Dimensions 型號Type |
L(mm) |
M(mm) |
N(h7)(mm) |
P(mm) |
R(mm) |
S(mm) |
T(mm) |
W(mm） |
|
SKW-10
|
22
|
M10
|
38.1
|
8.5~20
|
85
|
25
|
29.4
|
110.5
|
|
SKW-12
|
23
|
M10
|
44.45
|
13.5~18.5
|
103
|
25
|
34
|
135
|
|
SKW-15
|
25
|
M16
|
57
|
0~18
|
130
|
25
|
44.5
|
171.3
|
|
SKW-18
|
26
|
M16
|
57
|
0~18
|
165
|
25
|
44.5
|
206.3
|
|
SKW-21
|
28
|
M20
|
66.7
|
0~22.5
|
197.5
|
26
|
54
|
248.1
|
|
SKW-24
|
58
|
M20
|
66.7
|
0~22.5
|
237.5
|
26
|
54
|
288.1
|
|
尺寸Dimensions 型號Type |
柱塞行程Plunger stroke(mm) |
爪(夾緊)行程角a1residual stroke angle |
爪(松開)行程a2 Opening stroke angle |
最高回轉速Max.Speed(/Min) |
最大拉力 MaxiPull Force kgf(KN) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
搭配油缸型號 Matchingcylinder |
夾持范圍 Gripping Range(mm) |
重量Weigt(kg) |
|
SKW-10
|
11.5
|
1.7°
|
2.3° | 3000 |
46.5
|
140
|
B-R1225
|
92~254
|
32
|
|
SKW-12
|
15
|
2°
|
2.4° | 2500 |
64
|
170
|
B-R1225
|
115~250
|
51
|
|
SKW-15
|
18
|
1.7°
|
2.6° | 1800 |
80
|
240
|
B-R1225
|
160~320
|
88
|
|
SKW-18
|
18
|
1.7°
|
2.6° | 1200 |
80
|
240
|
B-R1225
|
220~380
|
124
|
|
SKW-21
|
22.5
|
1.9°
|
3° | 1000 |
108
|
330
|
B-R1225
|
220~460
|
182
|
|
SKW-24
|
22.5
|
1.9°
|
3° | 800 |
108
|
330
|
B-R1225
|
230~540
|
242
|
