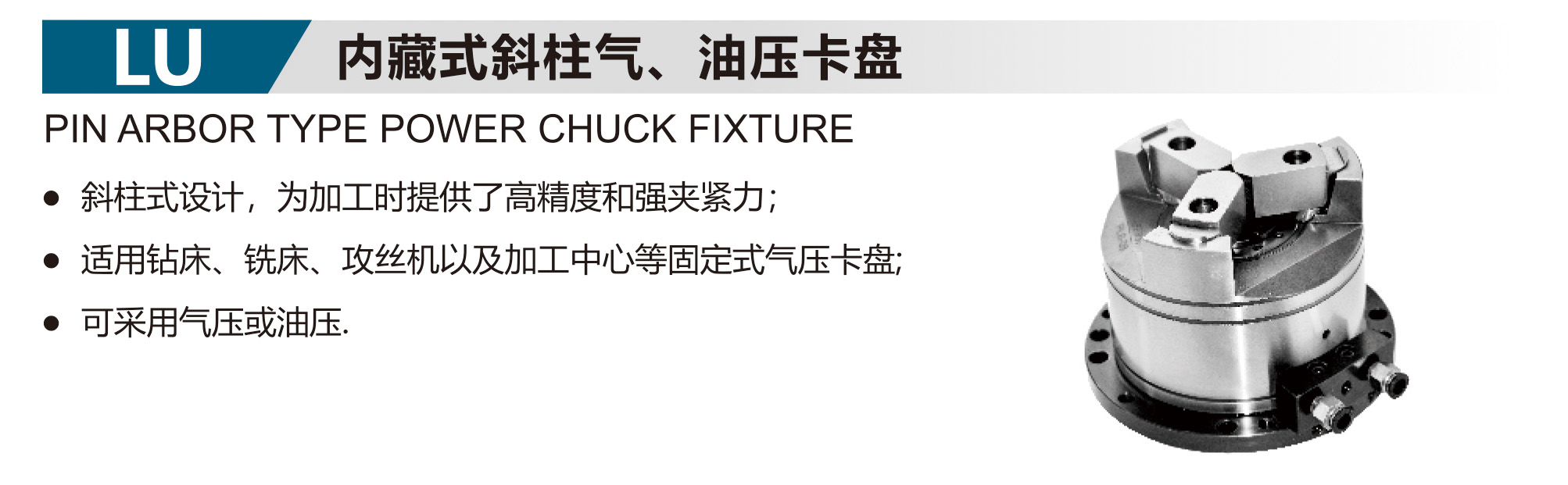

內藏式斜柱氣、油壓卡盤 LU
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1014
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

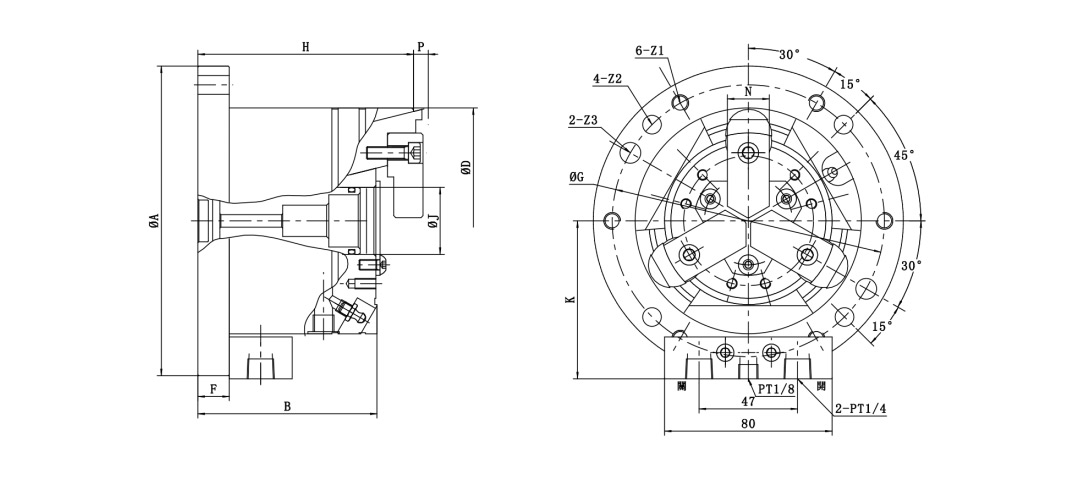

尺寸Dimensions 型號Type |
ΦA(mm) |
B(mm) |
ΦC(H7)(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
K(mm) |
|
LU-04
|
148
|
85.5
|
32
|
108
|
3*2-M5
|
15
|
130
|
103
|
0.75~2.25
|
75.5
|
|
LU-06
|
203
|
104.5
|
35
|
165
|
3*2M6
|
15
|
185
|
136.5
|
1.25~3.75
|
103
|
|
LU-08
|
248
|
118.5
|
55
|
210
|
3*2M6
|
15
|
230
|
155.5
|
1.25~3.75
|
125.5
|
|
尺寸Dimensions 型號Type |
M(mm) |
N(mm) |
P(mm) |
Z1(mm) |
Z2(mm) |
Z3(H7) |
柱塞行程PlungerStroke (mm) |
爪行程(直徑) JamStroke (DIA.mm) |
|
LU-04
|
40.5
|
20
|
1~7
|
M8
|
Φ9
|
Φ10
|
3
|
6
|
|
LU-06
|
59.5
|
30
|
5~15
|
M10
|
Φ11
|
Φ10
|
5
|
10
|
|
LU-08
|
74.5
|
35
|
7~17
|
M10
|
Φ11
|
Φ10
|
5
|
10
|
|
尺寸Dimensions 型號Type |
氣壓最大夾持力Max.Gripping Force OllPressure(0.6Mpa) |
油壓最大夾持力Max.Gripping Force OllPressure(1.3Mpa) |
最高使用壓力 Max.Permissiblef press |
最低使用壓力 Min.ipressure kgf/cm²(Mpa) |
夾持范圍Gripping Range(mm) |
重量Weight(KN) |
|||
|
軟爪Soft jaw(KN) |
硬爪Hard(KN) |
軟爪Soft jaw(KN) |
硬爪Hard(KN) |
氣Air(Mpa) |
油壓Oll(Mpa) |
||||
|
LU-04
|
6.7
|
7.4
|
16
|
17.4
|
0.7
|
1.3
|
0.2
|
4~60
|
7.4
|
|
LU-06
|
18.5
|
22
|
40
|
45
|
0.7
|
1.3
|
0.2
|
7~100
|
18
|
|
LU-08
|
37
|
44
|
80
|
84
|
0.7
|
1.3
|
0.2
|
7~130
|
33
|
