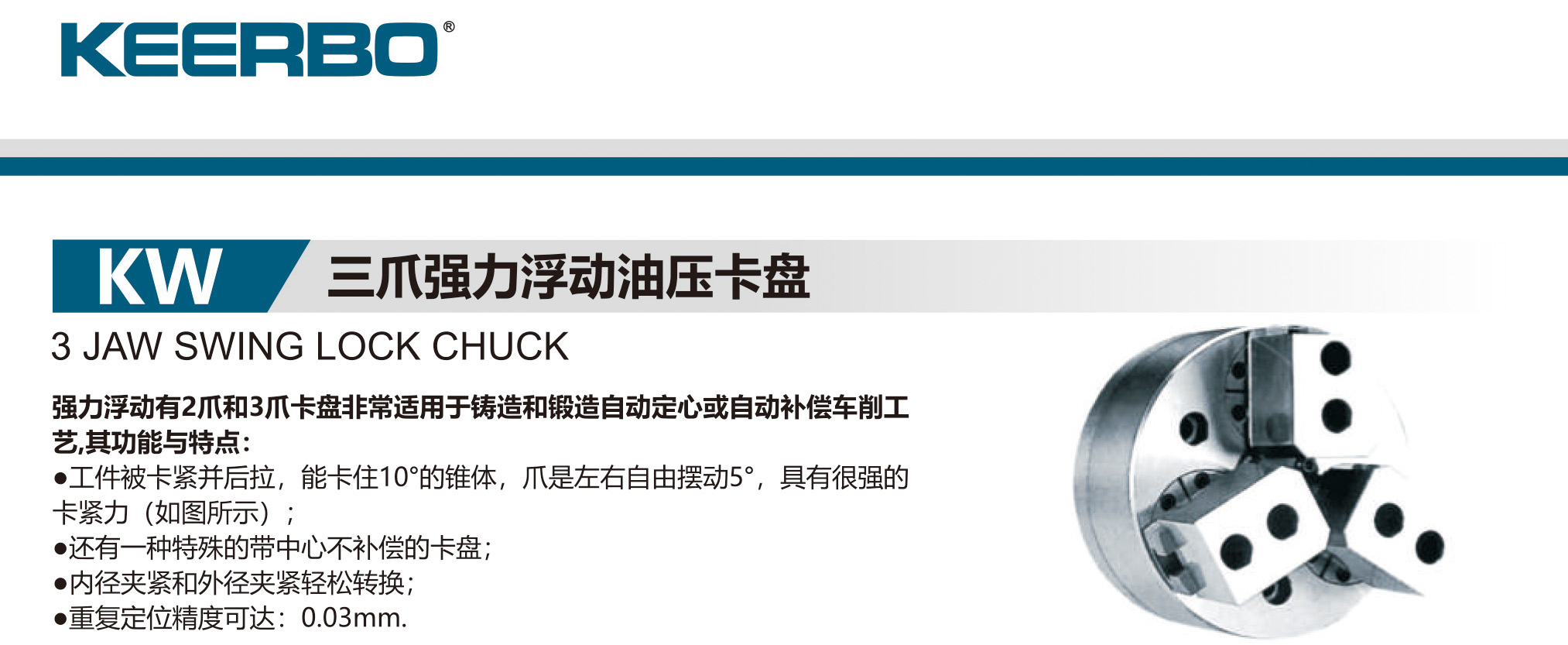

        三爪強力浮動油壓卡盤 KW

        3 JAW SWING L OCK CHUCK 強力浮動有2爪和3爪卡盤非常適用于鑄造和鍛造自動定心或自動補償車削工藝,其功能與特點 ●工件被卡緊并后拉,能卡住10°的錐體,爪是左右自由擺動5°,具有很強的卡緊力(如圖所示) ●還有一-種特殊的帶中心不補償的卡盤 ●內徑夾緊和外徑夾緊輕松轉換 ●重復定位精度可達: 0.03mm.
        零售價
        0.0
        Yuan
        市場價
        0.0
        Yuan
        瀏覽量:
        1025
        產品編號
        數量
        -
        +
        庫存:
        0
        產品描述
        參數

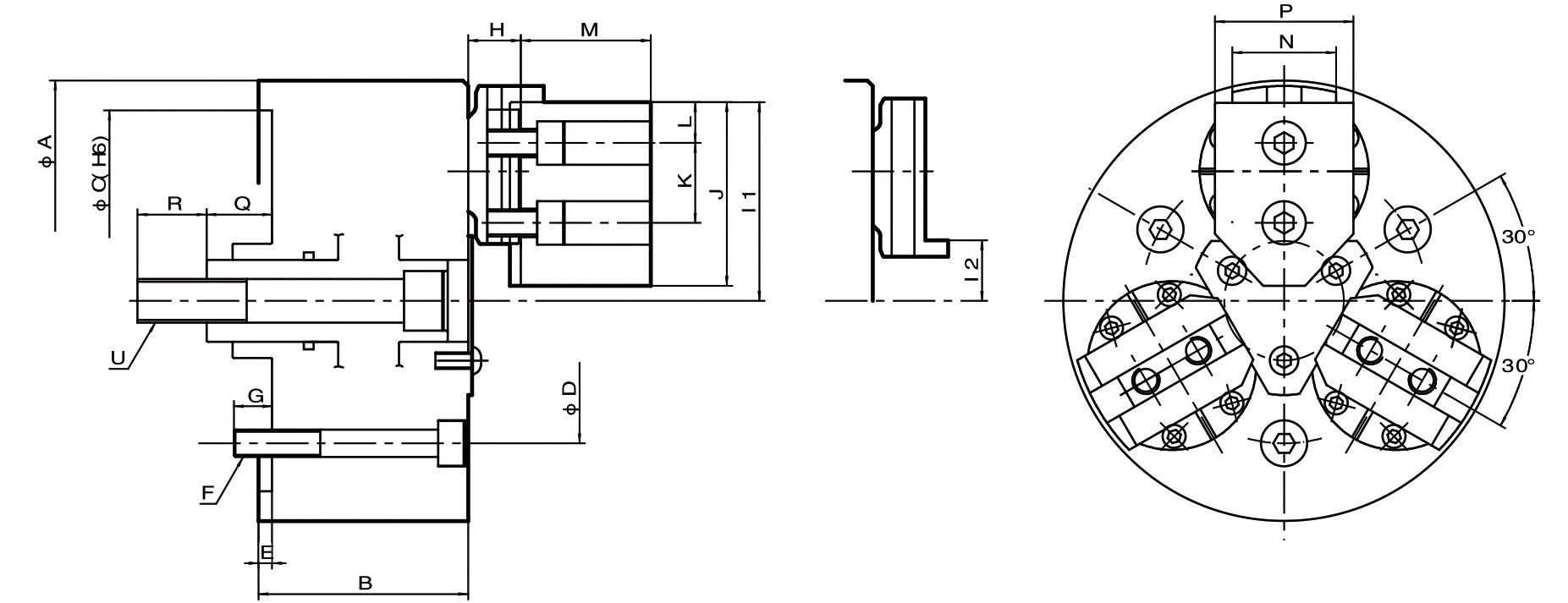

        尺寸Dimensions

        型號Type

        ΦA.(mm)

        B(mm)

        ΦC(mm)

        D(mm)

        E(mm)

        F(mm)

        H(mm)

        I1(mm)

        I2(mm)

        KW-05
        135
        68
        110
        82.6
        5
        3-M10
        15.5
        60
        20
        KW-06
        162
        77
        140
        104.8
        5
        3-M10
        19.2
        73
        22.2
        KW-08
        200
        88
        170
        133.4
        5
        3-M12
        23.8
        89
        25
        KW-10
        254
        105
        220
        171.4
        5
        3-M16
        29.5
        112.8
        30.2
        KW-12
        300
        105
        220
        200
        5
        3-M16
        29.5
        133.3
        50.7
        KW-15
        381
        120
        300
        235
        6
        3-M20
        33
        171.15
        69.85
        KW-18
        457
        126.5
        300
        260
        6
        3-M20
        33
        209.65
        108.35
        KW-21
        533
        126.5
        380
        330.2
        6
        3-M24
        33
        248
        146.7
        KW-24
        610
        126.5
        380
        330.2
        6
        6-M24
        33
        286.6
        185.4

        尺寸Dimensions

        型號Type

        J(mm)

        K(mm)

        L(mm)

        M(mm)

        N(mm)

        P(mm)

        Q(mm)

        R(mm)

        U(mm)

        KW-05
        52
        18
        10
        30
        30
        38
        5~15
        29
        M12
        KW-06
        68
        29.4
        15
        44
        38.1
        50
        17.6~29
        30
        M16
        KW-08
        81
        34
        15
        54
        44.45
        55
        20~34
        30
        M18
        KW-10
        100
        44.5
        19
        64
        57
        70
        23.5~41
        35
        M22
        KW-12
        110
        44.5
        19
        64
        57
        70
        20~37.5
        38
        M22
        KW-15
        140
        54
        24
        74
        66.7
        80
        29.6~52
        40
        M24
        KW-18
        140
        54
        24
        74
        66.7
        80
        13.6~35.9
        41
        M30
        KW-21
        170
        54
        24
        74
        66.7
        80
        13.6~35.9
        41
        M30
        KW-24
        170
        54
        24
        74
        66.7
        80
        22~44.3
        45
        M30

        尺寸Dimensions

        型號Type

        夾持范圍Gripping Range

        外徑(mm)

        內徑(mm)

        柱塞行程pluger Stroke(mm)

        爪行程(直徑) Jaw Stroke(DIA.mm)

        最高回轉速Max.Speed

        (min﹣¹)

        最大拉力Max.pull Force(KN)

        最大靜夾持力Max.Gripping Force(KN)

        搭配油缸型號Matching Cylinder

        重量Weight(kg)

        外形圖Outlinedrawing下載Download

        KW-05
        10~100   60~135
        10
        3.2
        5500
        18
        53
        K-Y0615
        6.9
        KW-06
        12.7~120 70~152
        11.4
        7.9
        4000
        23
        70
        K-Y1020
        14.8
        KW-08
        16~152   76~203
        14.2
        9.5
        3500
        32
        96
        K-Y1225
        23.7
        KW-10
        50~203   85~235
        17.5
        12.7
        3200
        40
        123
        K-Y1225
        39.5
        KW-12
        63~241  127~305
        17.5
        12.7
        2500
        40
        123
        K-Y1530
        58.5
        KW-15
        78~310  170~380
        22.3
        15.8
        1800
        54
        165
        B-R2035
        95.2
        KW-18
        90~390  245~455
        22.3
        15.8
        1500
        55
        166
        B-R2035
        145
        KW-21
        165~470 320~530
        22.3
        15.8
        1000
        55
        166
        B-R2035
        180
        KW-24
        245~550  310~610
        22.3
        15.8
        600
        55
        166
        B-R2035
        257
