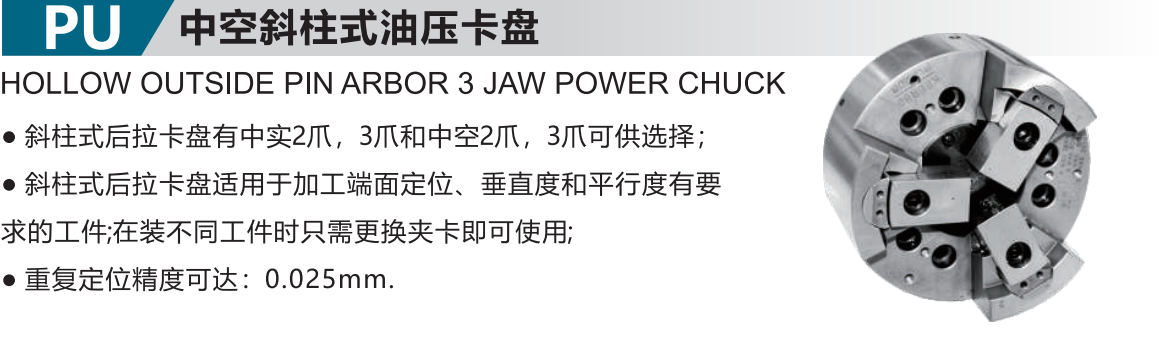

中空斜柱式三爪油壓卡盤 PU
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1011
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

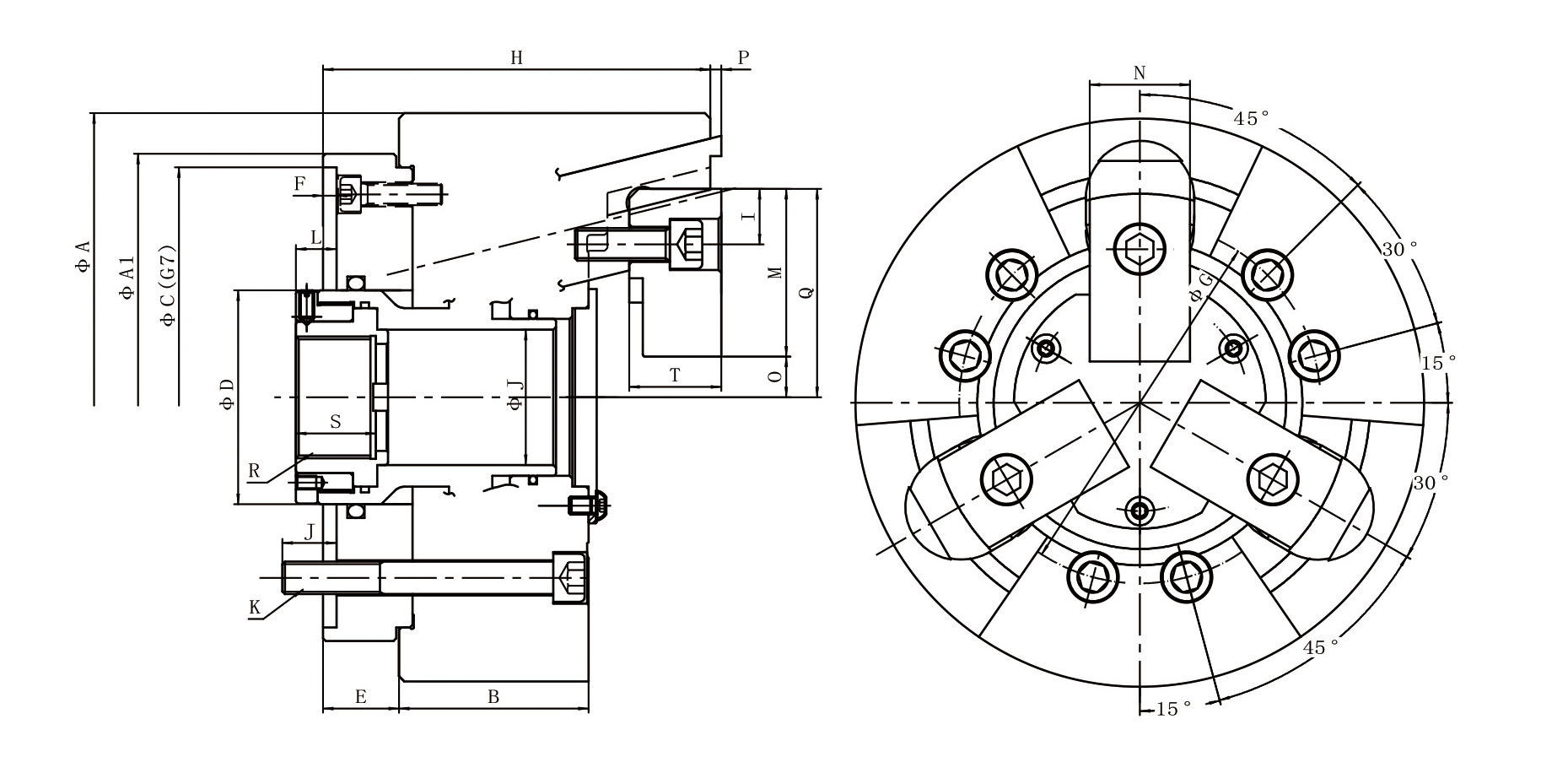

尺寸Dimensions 型號Type |
A (mm) |
A1 (mm) |
B (mm) |
C(G7)(mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
J (mm) |
|
PU-206
|
165
|
155
|
65
|
140
|
58
|
20.5
|
5
|
104.8
|
123.5
|
17
|
39
|
|
PU-208
|
210
|
180
|
70
|
170
|
79
|
28
|
5
|
133.4
|
143
|
20.5
|
50
|
|
PU-210
|
254
|
230
|
82
|
220
|
102
|
26
|
5
|
171.4
|
158
|
23
|
72
|
|
PU-212
|
304
|
240
|
82
|
220
|
134
|
26
|
5
|
171.4
|
163
|
23
|
100
|
|
尺寸Dimensions 型號Type |
K (mm) |
L (mm) |
M (mm) |
N (mm) |
O (mm) |
P (mm) |
Q (mm) |
R (mm) |
S (mm） |
T （mm) |
|
PU-206
|
M10
|
10~20
|
47
|
30
|
13.75~16.25
|
-1~9
|
62
|
M33*1.5
|
30
|
30
|
|
PU-208
|
M12
|
10~20
|
62
|
35
|
13.75~16.25
|
-1~9
|
77
|
M45*2
|
29.5
|
34
|
|
PU-210
|
M16
|
14~24
|
72
|
40
|
18.75~21.25
|
-1~9
|
92
|
M62*2
|
35.5
|
39
|
|
PU-212
|
M16
|
9~19
|
72
|
40
|
43.75~46.25
|
-1~9
|
117
|
M92*2
|
35.5
|
44
|
|
尺寸Dimensions 型號Type |
柱塞行程Plunger stroke(mm) |
爪行程（直徑）Jaw stroke(DIA.mm) |
最高回轉速 Max mum speed(mm) |
最大拉力 MaxiPull Force kgf(KN) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
搭配油缸型號 Matchingcylinder |
夾持范圍 Gripping Range(mm) |
最高使用壓力 Maxipressure kigf/cm(mpa) |
重量Weigt(kg) |
|
PU-206
|
10
|
5
|
6500
|
17.7
|
57.9
|
K-Y1020
|
25~100
|
2.5
|
14.5
|
|
PU-208
|
10
|
5
|
5500
|
24.5
|
79.4
|
K-Y1225
|
25~130
|
2.4
|
25.5
|
|
PU-210
|
10
|
5
|
4000
|
34.5
|
99
|
K-Y1225
|
35~160
|
3.3
|
43.5
|
|
PU-212
|
10
|
5
|
3100
|
34.5
|
99
|
K-Y1225
|
85~210
|
3.3
|
60.5
|
